本装置は最もシンプルでコンパクトなタイプのコーティング機です。
実装済みプリント基板面にコーティングします。
乾燥炉との接続も可能です。
実例としまして後工程で使用した 乾燥炉 AI-6078 もご参照ください。

仕様

本体 外形寸法 横1050mm、奥行700mm、高さ1640mm
ポンプユニット 外形寸法 横795mm、奥行610mm、高さ1150mm
基板サイズ 100mm×100mm ~ 250mm×330mm
厚さ 1.2mm ~ 1.6mm
入力電源 AC200V 50Hz 4.0KVA
使用空気圧 0.4~0.5MPa

写真

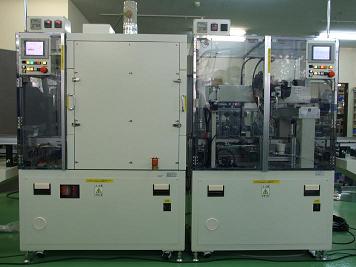

AI-6076外観 外観です。
コーティングの後、乾燥炉で乾燥します。
右が当コーティング機 AI-6076、左が 乾燥炉 AI-6078 です。

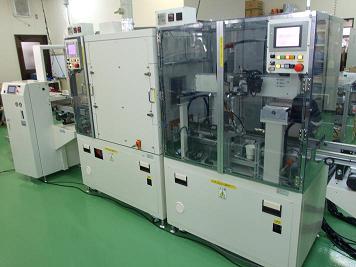

AI-6076外観 別の角度からみた外観です。
ローダー、アンローダーと連結しています。
AI-6076 コーティング機の内部です。

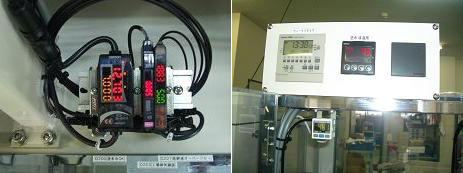

AI-6076 下記の塗布状況を監視しています。
  • 塗布幅
  • 防湿剤の温度
  • 溶剤の循環
  • 工場排気
また、ウィークリータイマー機能も装備しております。

※工場排気監視、ウィークリータイマーはオプションです
AI-6076 基板の幅を調整できます。
100~250mmまでの幅の基板に対応しています。

※通常、ハンドルは取り外して管理します。
AI-6076ポンプユニット ポンプユニット
